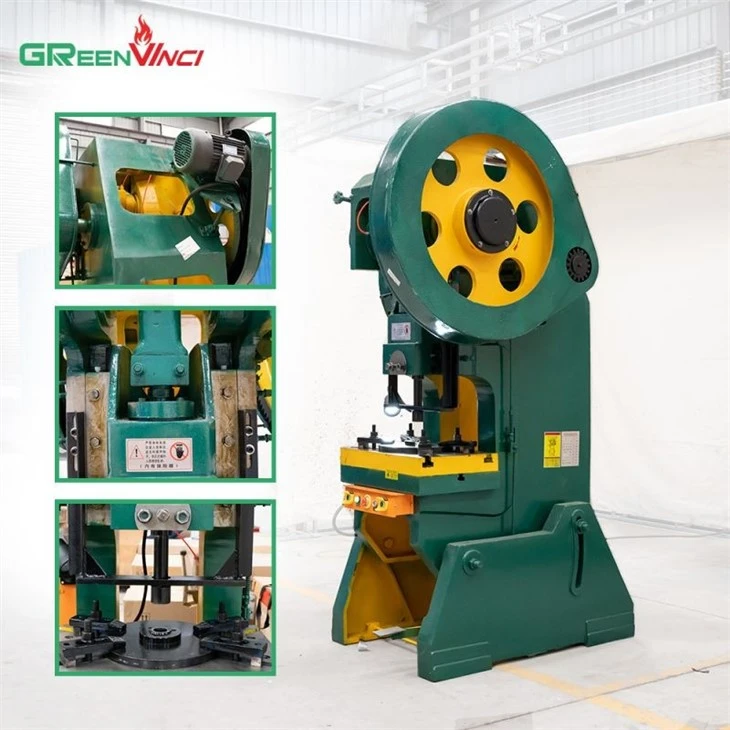

40 tonnás nyomógép
Termékleírás
A 40 -tonnás nyomógép egy nyomásfeldolgozó berendezés, amely villanymotorral hajtja meg a lendkereket, és egy forgattyús-csúszka mechanizmussal alakítja át a forgó mozgást lineáris oda-vissza mozgássá. A szerszámok a csúszka és a munkaasztal aljára vannak felszerelve, amelyeket fémlemezek lyukasztására, kivágására és alakítására használnak.
Termék paraméter
|
Specifikáció |
JD21-40 JD23-40 |
|
Névleges kapacitás |
400 |
|
Névleges nyomáslöket |
4 |
|
Csúszda löket |
100 |
|
Löketszám percenként |
45 |
| Max beállított magasság | 260 |
| Die set magasságállítás | 65 |
| Csúsztassa a közepét a kerethez | 250 |
| Dia alsó mérete (FBxLR) | 260x300 |
| A fogantyú furatának mérete (átmérő/mélység) | φ50/70 |
| asztallap (FBXLR) | 480x760 |
| Az asztal vastagsága | 70 |
| Az asztal felületének magassága a padló felett | 870 |
| Motor teljesítmény | 5.5 |
| Vázlat mérete (LRXFBXH) | 1400x1690x2700 |
| Nettó tömeg |
4100 |
Hatékonyság és Biztonság
40 -tonnás nyomógépünk pontosságot és biztonságot garantál működés közben a bélyegzőszán nagy sebességű mozgása és precíz leállítása révén. Magas érzékenységének köszönhetően ez a gép jelentősen javítja a munka hatékonyságát és termelékenységét, és megvan a lehetőség a teljes automatizálás elérésére.
Főbb jellemzők
1. Robusztus és tartós 40 tonnás bélyegző mechanizmus biztosítja a hatékony és precíz működést.
2. Széles körben alkalmazható különféle hardvergyártási folyamatokban.
3. A nagy-sebességű mozgás és a pontos megállás növeli a biztonságot és a pontosságot.
4. A nagy érzékenység javítja a munka hatékonyságát és termelékenységét.
5. Lehetőség a teljes automatizálásra; konfigurálható automatikus adagolóval és robotkarokkal az automatizált működés érdekében.
6. Kettős-kuplungszerkezetet alkalmaz, hogy hatékonyan leküzdje a bélyegzés közbeni visszapattanást.
7. Rögzített vagy dönthető géptest a kényelmes bélyegzés és kirakodás érdekében.
A fő alkatrészek felépítése és beállítása
A 40 tonnás lyukasztó nyomógép fő alkatrészei tartalmazza: gépház, sebességváltó, tengelykapcsoló, hajtókar, csúszóblokk, fék- és vezérlőmechanizmus stb.
1. Keret
A keret és a munkaasztal nyitott, dupla -C oszlop- alakú öntvények. A törzs a 40 tonnás nyomógép bal és jobb lábára van rögzítve csavarokkal, a két bal és jobb oldali keret pedig két dupla{4}}fejű csavarral van kombinálva. A két keret a dőlésszög-állító mechanizmuson keresztül köríves horonnyal készül, amely 15 fokkal hátradöntheti a keretet.
A csúszka oda-vissza mozog a törzs vezetősínében, a felső huzal pedig beállítja a rést a vezetősín és a csúszka között. Húzza meg a hátsó kupakot. A főtengely csapágya nyitott rézlap, az alsó lap a törzsre van felszerelve, körkörös csap elhelyezéssel. Ha a főtengely és a csapágypersely közötti hézag megnövekszik, a pontosság megőrzése érdekében a felső és az alsó csempe tömítésének beállításával vagy a különálló felület méretének korrigálásával állítható.
2. Hajtásrendszer
Az átviteli rendszer egy másodlagos átvitel. Az első fokozat a háromszög alakú szíjhajtás, a második fokozat a fogaskerekes hajtómű. A nagy fogaskerék a tengelykapcsoló mechanizmuson keresztül hajtja meg a főtengely forgását, és a forgattyústengely excenter segítségével valósítja meg a csúszó oda-vissza mozgást. A motor a motorülés lemezére van rögzítve. A háromszög szíj feszessége a motorülés lemezének mozgatható csuklócsavarján lévő tartóanyának elforgatásával állítható.
Alkalmazás
Széles körben használják fém kis háztartási készülékek hardvergyártásában, például rizsfőzők, gyorsfőzők, ss serpenyők stb.
